TiePie - Osciloskop Handyscope HS4 DIFF
4-kanálový osciloskop s diferenciálními vstupy, šířka pásma až 50MHz, vzorkování 5MS/sec. až 50MS/sec. (dle typu), vertikální rozlišení 12-bitů (14, 16 bitů), paměť pro vzorky 128kS pro každý kanál.

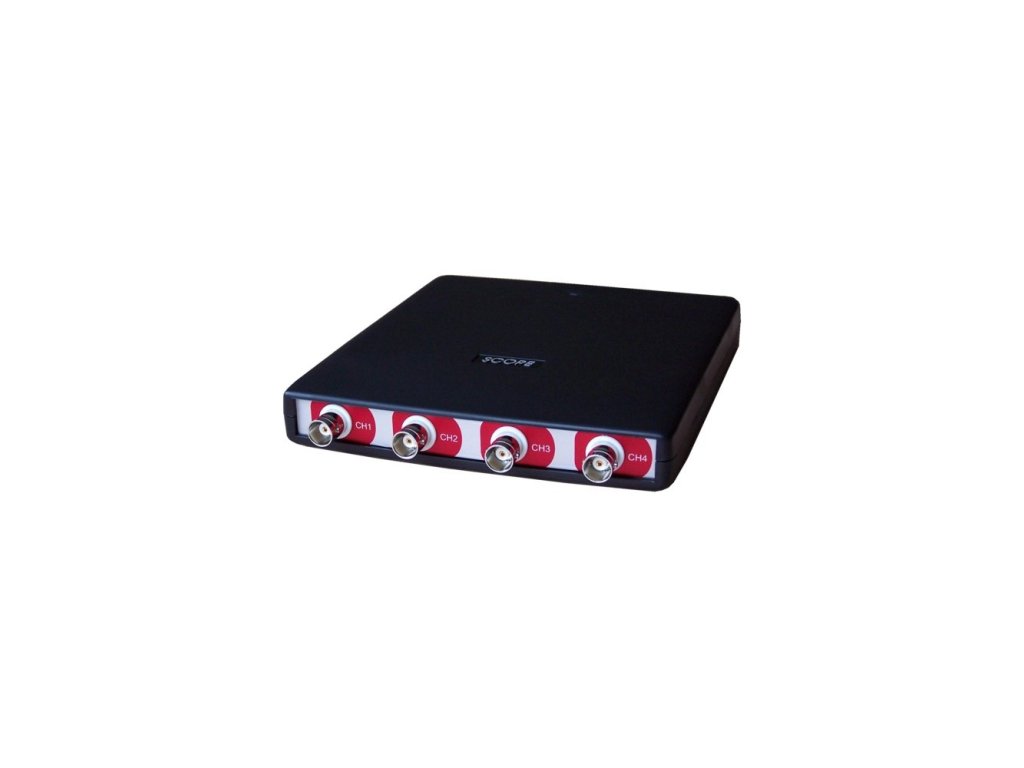

TiePie HS4 Diff je 4-kanálový USB osciloskop s diferenciálními vstupy s vzorkovací frekvencí od 5MHz do 50MHz (dle typu), šířkou pásma do 50MHz, vertikálním rozlišením 12-bitů (pomocí převzorkování možno 14, 16 bitů) a pamětí pro vzorky 128kS pro každý kanál.
Hlavní rysy zařízení:
- 4-kanálový osciloskop
- Diferenciální vstupy
- 50MHz šířka pásma (max), vzorkování 5MS/sec, 10MS/sec, 25MS/sec. nebo 50MS/sec. (dle typu)
- Vertikální rozlišení 12-bitů (metodou převzorkování /„oversamle“/ až 14, 16bitů)
- Paměť pro vzroky 128kS pro každý kanál
- a další
Osciloskop
| Počet kanálů: | 4 - diferenciální vstupy |
| Vzorkování: | 5MS/sec, 10MS/sec., 25MS/sec., 50MS/sec. - dle typu |
| Šířka pásma: | do 50MHz |
| Vertikální rozlišení: | 12-bitů (ADC), metodou převzorkování: 14 / 16 bitů |
| Paměť pro vzorky: | 128kS pro každý kanál |
| Vstupní impedance: | 2MΩ / 40pF |
| Maximální napětí: | 200V (DC + AC peak < 10 kHz) |
| Vstupní vazba: | AC / DC |
| Režimy spouštění (triggeru): | Auto, Normal, Single |
| Typ triggeru: | Hrana (náběžná / závěrná), Okno, atd. |
| Zdroje triggeru: | CH1, CH2, CH3, CH4, AND, OR, externí digitální vstup |
| Rozsah napěťové základny: | 200mV až 80V (plný rozsah) |
| Rozsah časové základny: | 200nsec/div .. 2µsec/div (dle typu) až 20dní/div |
Doplňkové parametry
| Kategorie: | PC osciloskopy |
|---|---|
| Záruka: | 2 roky |
