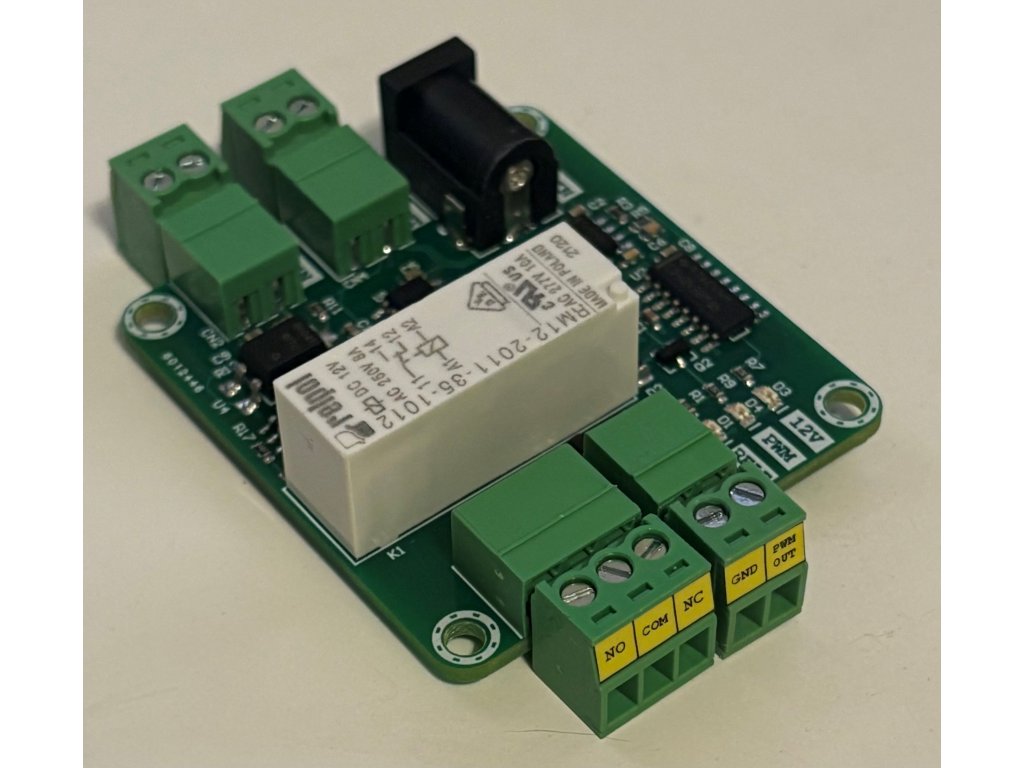

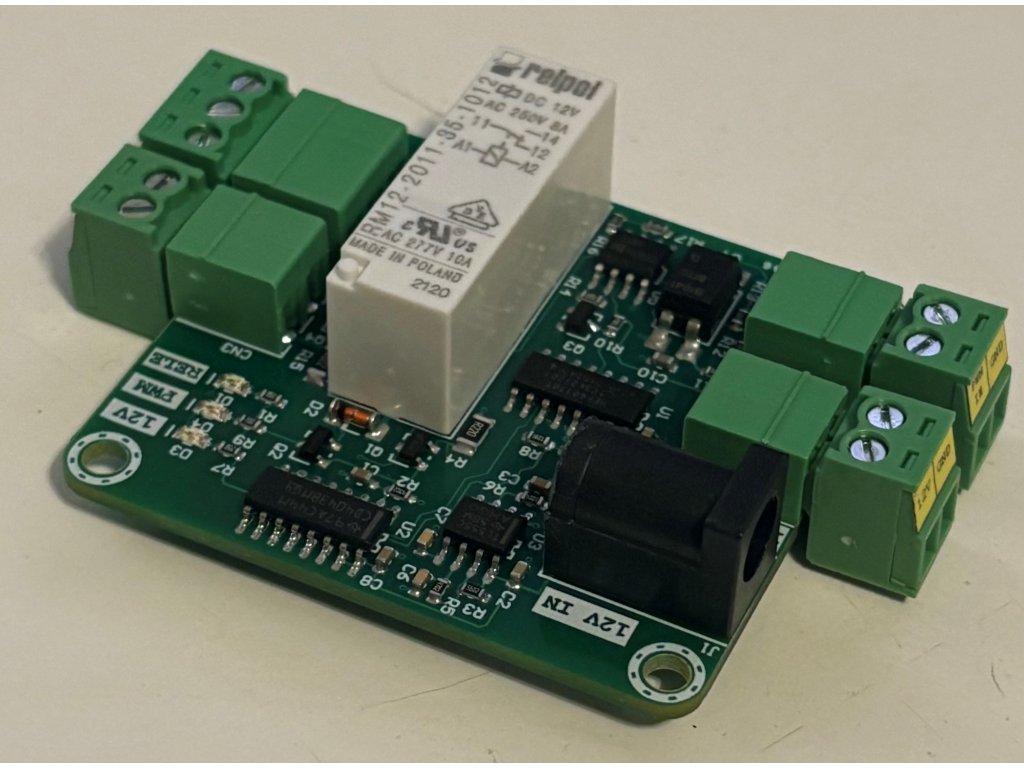

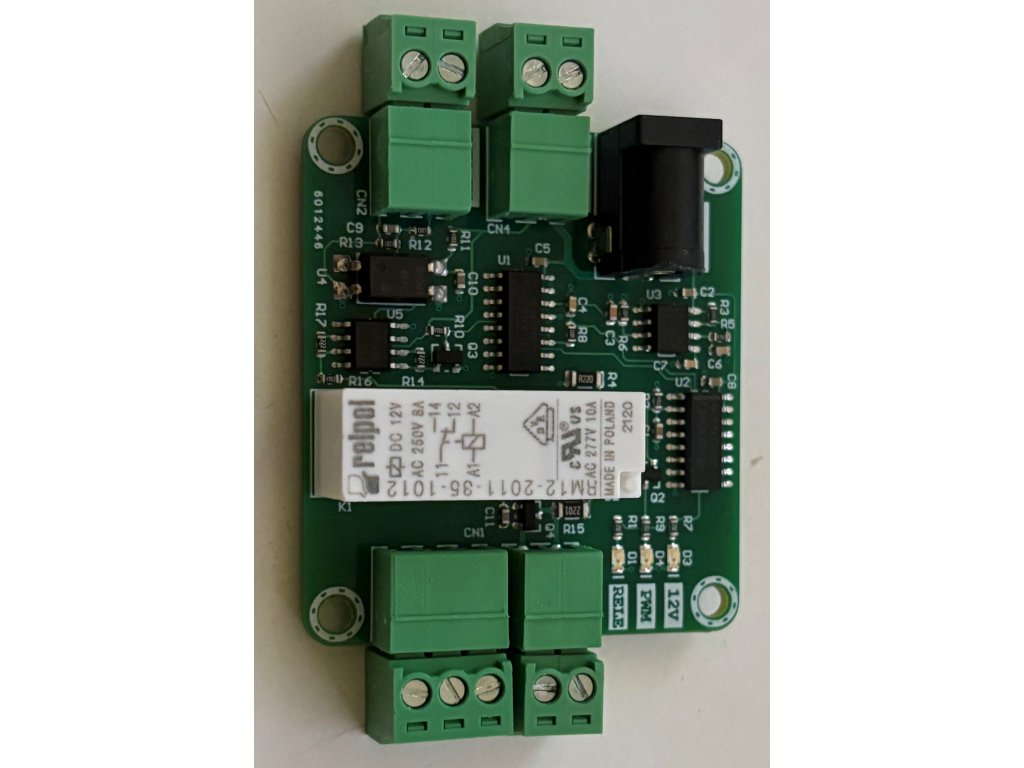

Tento modul detekuje přítomnost signálu PWM, jeho přítomnost je indikována LED - PWM.
Při výpadku signálu je do několika milisekund tento stav zaznamenán a logika aktivuje relé, tento stav je opět indikován LED - RELE.
Modul je napájen adaptérem 12V s běžným konektorem Jack, na desce je svorkovnice 12V jako možnost dalšího napájení externích zařízení, proudové zatížení tohoto výstupu je v závislosti na použitém adaptéru.
Relé má vyvedeny všechny kontakty, aby bylo možné použít jak spínací, tak odpínací stav.
Na desce je také výstupní svorkovnice PWM out s výstupním napětím PWM signálu 0-12V.
Specifikace:
Vstupní signál:
PWM 1kHz, napětí 8V ÷ 24V
Spínací kontakt relé:
NC - COM - NO
max. napětí na svorkách 250V AC
max. proud na svorkách 8A
Napájení modulu:
12V adaptér s konektorem Jack 5,5/2,1
Výstupní svorkovnice
Doplňkové parametry
