Digitronový teploměr + bezdrátový snímač

Jedná se o osazenou desku (DPS), naprogramovaný kontroler + osazenou a naprogramovanou desku bezdrátového snímače teploty.

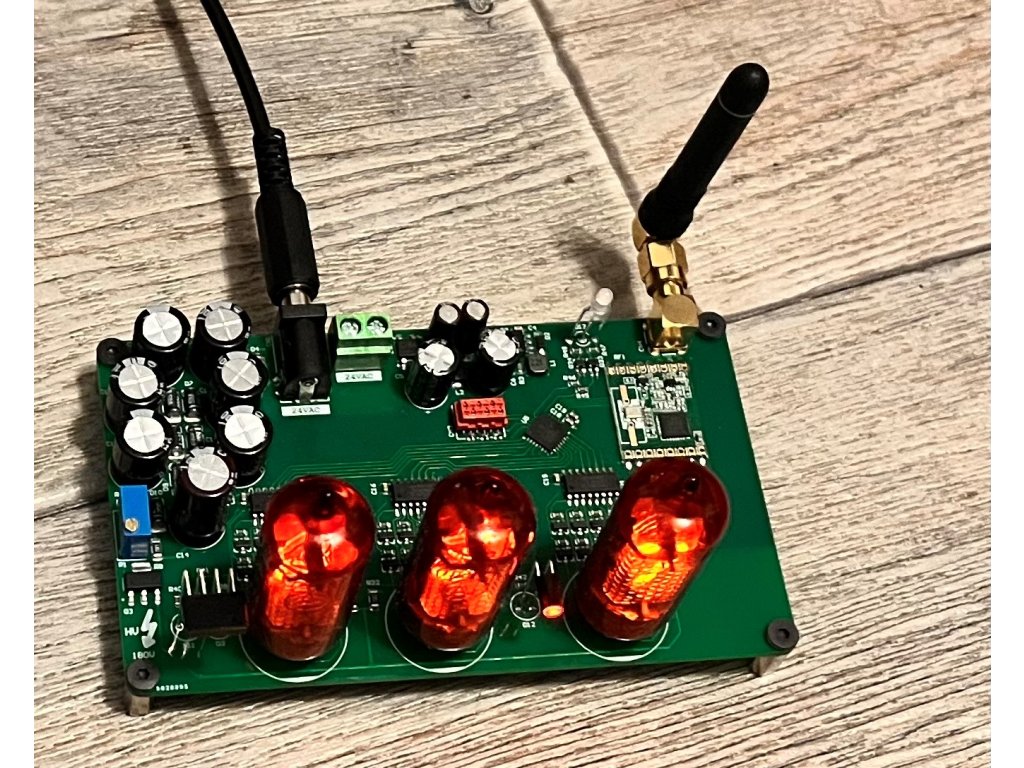

Elektronika je napájena napětím 24VAC, nesmí být použito 24VDC, neb střídavá složka je využita pro Villardův násobič napětí, který slouží pro vytvoření vyššího stejnosměrného napětí pro napájení digitronů (výstup je regulovatelný v rozsahu cca 170V ± 30V přímo na desce modrým trimrem). Nejběžnější digitrony jsou napájeny cca 180V), deska obsahuje vstup pro napájení Jack 5,5/2,1 a nebo svorkovnici.

Na desce je umístěna LED dioda mezi digitrony pro zobrazení desetinné tečky, neboť některé digitrony neobsahují tečku přímo ve výbojce. Pro zobrazení záporné hodnoty teploty je deska osazena záporným znakem tvořeným LED, ale v kombinaci s přiloženým snímačem teploty nelze zápornou hodnu měřit, protože provozní teplota snímače je v rozmezí 5÷70°C, pro nižší teploty je potřeba externí snímač, který má povrchovou úpravu DPS a sondu určenou pro měření v exteriéru.

Modul bezdrátové komunikace je pásmu 869,45MHz, deska obsahuje SMA konektor s přiloženou anténou, kterou lze nahradit jakoukoli jinou anténou, případně s coax kabelem, pro pásmo 868MHz. Dvoubarevná LED vedle přijímače je určena pro indikaci stavů bezdrátové komunikace)

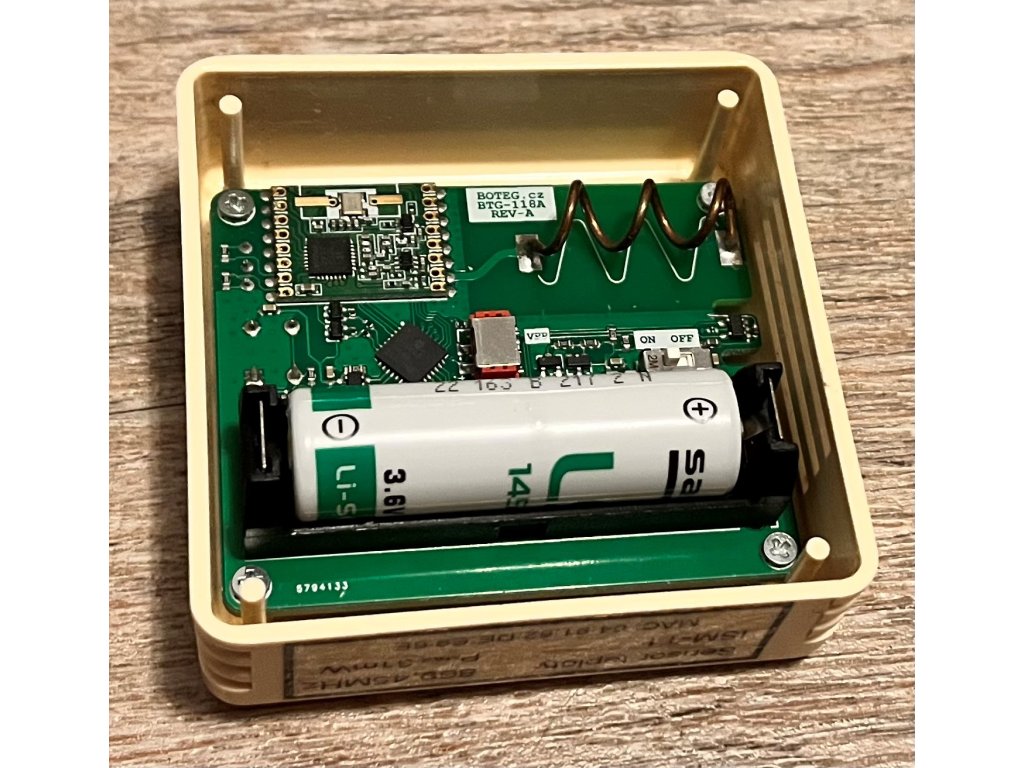

Bezdrátový snímač teploty je sladěn s přijímací jednotkou pomocí MAC adresy obsažené v jednotce vysílače.

Specifikace:

Zobrazovače:
Deska je osazena dostupnými modely Z570M, Z573M, Z574M, ZM1080, ZM1082, apod.

Napájení:
24VAC, adaptér je součástí
