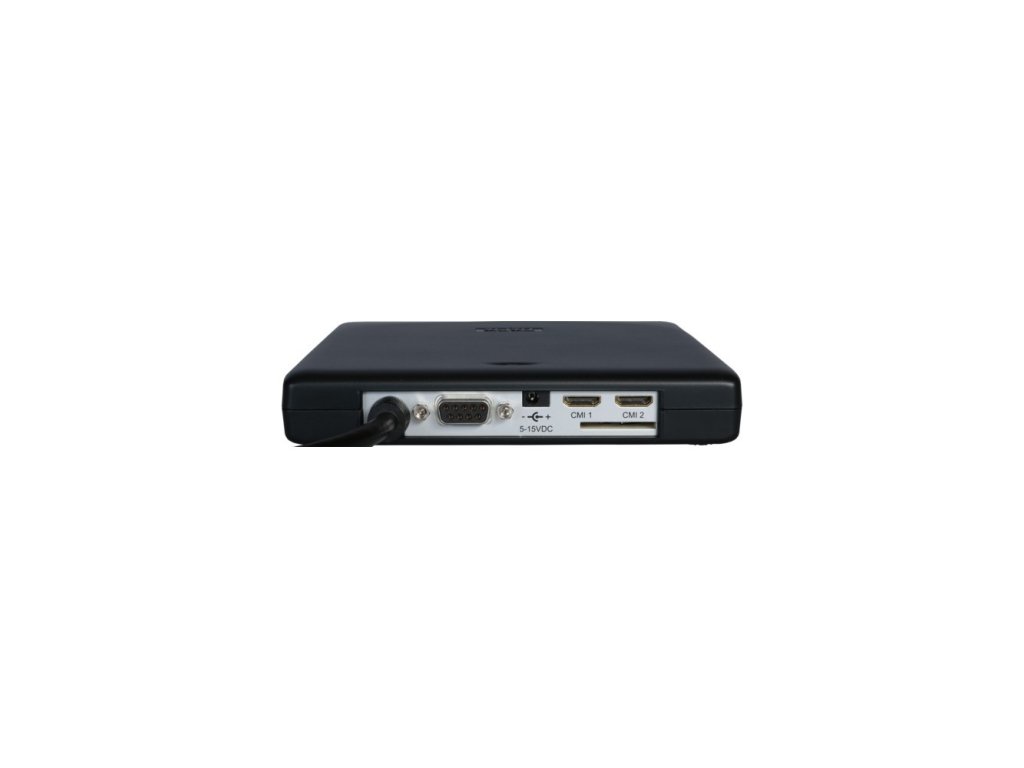

TiePie HS6 je výkonný, 4-kanálový osciloskop se vzorkováním ař 1GS/sec. určený pro USB 3 rozhraní, vertikální rozlišení osciloskopu je 12, 14 a 16 - bitů a paměť pro vzorky až 256MS. Osciloskop podporuje kontinuální záznam s rychlostí vzorkování až 200MS/sec.

Díky speciálnímu rozhraní (CMI Interface) může být osciloskop synchronizován s dalšími zažízeními TiePie HS6 a umožňuje vytvořit vícekanálové (8, 16, atd.) zařízení se synchronizovanou časovou základnou.

Hlavní rysy zařízení:

• 4-kanálový osciloskop
• Až 1GS/sec. vzorkování (šířka pásma až 250MHz) - dle typu zařízení
• Nativní vertikální rozlišení 8 / 12 / 14 -bitů - dle nastavení (16 bitů - metodou převzorkování)
• Paměť pro vzorky až 256MS (pro 1 kanál)
• Kontinuální záznam až 200MS/sec.
• a další

Osciloskop

SureConnect

Během měření revoluční funkce testu spojení SureConnect u Handyscope HS6 v reálném čase ověřuje, zda vaše měřicí sonda nebo klip skutečně vytváří elektrický kontakt s měřeným objektem.

EMI předběžné testování shody

Výkonné schopnosti analyzátoru EMI Handyscope HS6 - 1000XMES dávají uživateli možnost rychle provést kvalitní test shody EMI. Díky tomuto cenově efektivnímu testu se šetří čas i peníze, protože se vyhnete dodatečným návštěvám drahých EMC testovacích zařízení. Dodaná sada EMI sond TP-EMI-HS6 obsahuje tři sondy magnetického pole (H pole) a jednu sondu elektrického pole (E pole). Stativ zajišťuje, že sondy mohou být správně umístěny k testovanému objektu.

Synchronizace více osciloskopů

Handyscope HS6 je vybaven sofistikovanou synchronizační sběrnicí CMI, která umožňuje propojit více Handyscope HS6 pomocí propojovacích kabelů TP-C50H CMI a používat je jako kombinovaný a synchronizovaný osciloskop. Všechny Handyscope budou měřit na stejné vzorkovací frekvenci (0 ppm odchylka!). Kromě synchronizační sběrnice obsahuje CMI také sběrnici spouštění (trigger bus) a detekční sběrnici. Maximální počet Handyscope je omezen pouze počtem dostupných USB portů.

Pokud jsou přístroje umístěny dále od sebe, ale je nutné je kombinovat a synchronizovat, lze použít bezdrátový modul pro synchronizaci více přístrojů WCMI. Moduly WCMI se připojují k rozšiřujícímu portu přístrojů a umožňují synchronizaci přístrojů až na vzdálenost 400 m.

Vysoká přesnost

Handyscope HS6 měří s vysokým rozlišením 14 a 16 bitů. Signál měřený pomocí Handyscope HS6 má tedy 256krát vyšší rozlišení než většina samostatných osciloskopů, které obvykle mají nízké rozlišení 8 nebo 9 bitů. Vysoké rozlišení přesného osciloskopu Handyscope HS6 umožňuje měřit signály s větší přesností, protože kvantizační chyba je mnohem nižší.

Velká paměť

Při měření vysokými vzorkovacími frekvencemi je nutná dlouhá délka záznamu/velká paměť, aby bylo možné zaznamenat celý signál do akvizičního bufferu. Zatímco většina osciloskopů má paměť 2,5 kbodů nebo 100 kbodů, Handyscope HS6 má až 256 Mbodů paměti na kanál, v závislosti na zvoleném rozlišení a počtu aktivních kanálů. Při měření s rozlišením 14 bitů a všemi čtyřmi kanály je dostupná paměť 32 Mbodů na kanál. To uživateli poskytuje 300 až 100000krát více paměti. Výhodou velké paměti je, že lze přesně zachytit jednorázové rychlé jevy nebo měřit celé bloky sériové komunikace najednou. Například kompletní sériová komunikace, jako jsou signály CAN bus, může být změřena v jednom záznamu a následně analyzována.

Omezení šířky pásma

Zdá se rozumné předpokládat, že větší šířka pásma je lepší, ale širší pásmo přináší více šumu. Pro snížení šumu můžete na každém kanálu Handyscope HS6 zapnout omezení šířky pásma.
